De printkop handmatig uitlijnen

Opmerking

• Voor meer informatie over automatische uitlijning van de printkop raadpleegt u De Printkop uitlijnen.

U hebt nodig: drie vellen gewoon papier van A4- of Letter-formaat

1. Controleer of de printer is ingeschakeld.

2. Plaats drie vellen normaal papier van A4- of Letter-formaat in de achterste lade.

   • Normaal papier/fotopapier plaatsen

3. Selecteer (Instellen) op het HOME-scherm.

   • LCD en bedieningspaneel

4. Selecteer Onderhoud (Maintenance).

5. Selecteer Uitlijning printkop - handmatig (Print Head Alignment - Manual).



   Het bevestigingsscherm wordt weergegeven.

   Opmerking

   • Selecteer Uitlijnwaarde printkop afdrukken (Print the head alignment value) als u de huidige uitlijningswaarden voor de printkoppositie wilt afdrukken en controleren.

6. Selecteer Ja (Yes).

7. Druk op de knop OK.

   Het uitlijningsraster voor de printkop wordt afgedrukt.

8. Wanneer Zijn de controlerasters correct afgedrukt? (Did the patterns print correctly?) wordt weergegeven, controleert u of het raster correct is afgedrukt en selecteert u Ja (Yes) als dit het geval is.

9. Controleer het bericht en selecteer OK.

   Het invoerscherm voor de waarden voor het uitlijnen van de printkoppositie wordt weergegeven.

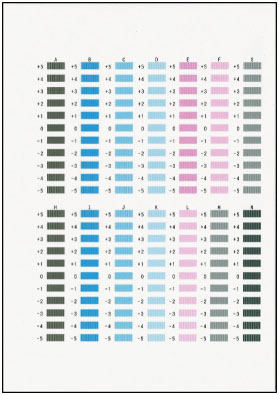

10. Controleer de eerste controlerasters. Zoek in kolom A het raster met de minst waarneembare strepen, selecteer het nummer van dat raster en druk vervolgens op de knop OK.



    Opmerking

    • Als alle rasters er anders uitzien, kiest u het raster met de minst waarneembare verticale strepen.

      Subtiele verticale strepen



      Duidelijk zichtbare verticale strepen



11. Herhaal deze stappen voor kolommen B tot en met N.

12. Controleer het bericht en druk op de knop OK.

    De tweede set rasters wordt afgedrukt.

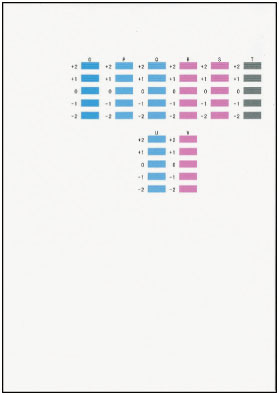

13. Controleer de tweede reeks controlerasters. Zoek in kolom O het raster met de minst waarneembare strepen, selecteer het nummer van dat raster en druk vervolgens op de knop OK.



    Opmerking

    • Als alle rasters er anders uitzien, kiest u het raster met de minst waarneembare horizontale strepen.

      Subtiele horizontale strepen



      Duidelijk zichtbare horizontale strepen



14. Herhaal deze stappen voor kolommen P tot en met V.

15. Controleer het bericht en druk op de knop OK.

    De derde set rasters wordt afgedrukt.

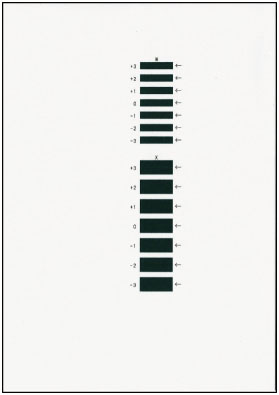

16. Controleer de derde reeks controlerasters. Zoek in kolom W het raster met de minst waarneembare strepen, selecteer het nummer van dat raster en druk vervolgens op de knop OK.



    Opmerking

    • Als alle rasters er anders uitzien, kiest u het raster met de minst waarneembare horizontale strepen.

      Subtiele horizontale strepen



      Duidelijk zichtbare horizontale strepen



17. Herhaal deze stappen totdat u klaar bent met het invoeren van alle rasternummers voor kolommen X.

18. Selecteer OK in het voltooiingsbericht.
